為深度踐行創新驅動發展戰略，加速推進以科技創新為核心的全面創新，實現企業高質量發展，我院于2022年重磅發布《科技創新三年行動計劃》（2022-2025年）。

自《計劃》發布以來，全院科技人員砥礪奮進、攻堅克難，取得一系列技術突破和科技成果。2025年恰逢北勘院建院70周年，特開辟“科創成果巡禮”專欄，對我院科創成果進行概要展示，促進成果的宣傳推廣和轉化應用，為推動創新型企業建設邁出堅實步伐。

截至2024年12月底，我國城市軌道交通的運營里程已達到 10945.6公里，覆蓋54個城市，運營線路325條。隨著運營服役時間增加，隧道變形、滲漏水、錯臺、裂縫等病害問題將日益凸顯。

為了給城市軌道交通安全運維保駕護航，北勘院自主研發形成“城市軌道交通隧道三維激光掃描智能檢測系統”，系統由“BGI-TS01 隧道衛士移動掃描車”、“隧道衛士控制及數據采集系統”、“移動三維激光掃描數據處理平臺”組成，可高效獲取隧道結構三維點云及影像，實現對隧道結構的全面、快速掃描檢測。

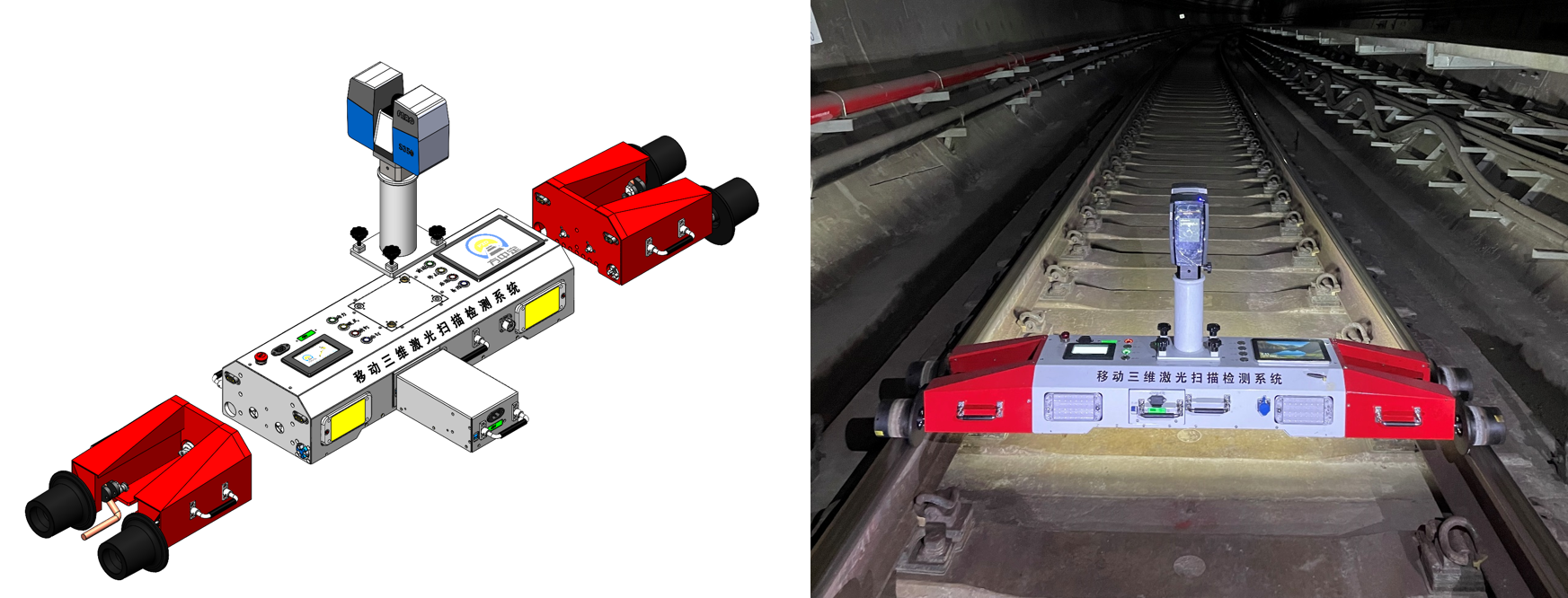

BGI-TS01 隧道衛士移動掃描車

BGI-TS01 隧道衛士移動掃描車采用分體式、模塊化結構設計，單模組最大重量不超20kg，長度僅0.81m，兼顧輕量化和功能性，現場可實現1分鐘快速組裝、拆卸，非常適用于軌道交通“天窗期”快速部署。此外，隧道衛士掃描車設置有絕緣/導通雙模切換裝置，適用于全國各地運營線路上線安全要求。

隧道衛士控制及數據采集系統

隧道衛士移動掃描車采用高效電驅動設計，內置大容量鋰電池，續航時間超8小時，滿足軌道交通運營作業要求。為應對軌道交通隧道作業現場光線不足、緊急突發事件等情況，掃描車設計有實體按鍵、無線射頻遙控、移動PAD等多種控制方式，操控安全冗余度高，有力的保障了現場作業安全。

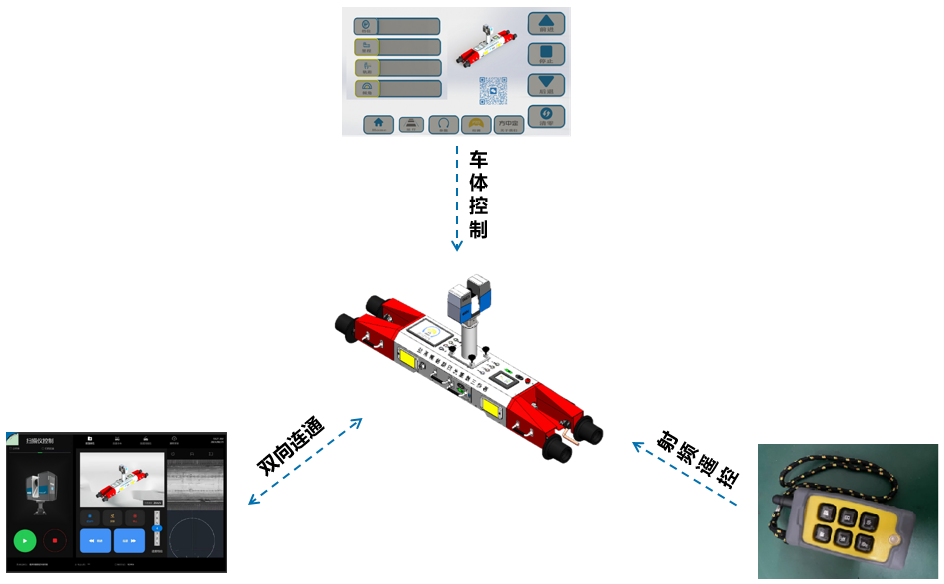

隧道衛士掃描車控制系統

北勘隧道衛士，“小身軀大能量”，在輕巧的車身內集成了強大的工控系統及傾角、里程、軌距等多種數據采集傳感器，同時具備隧道及軌道多參數采集功能。現場作業時，通過車載工控系統和移動PAD，可實現項目信息、參數設置、數據收發等功能，實時顯示各參數數據情況，同時外業項目信息與內業數據處理平臺互聯互通，保證了內外業一體化。

移動三維激光掃描數據處理平臺

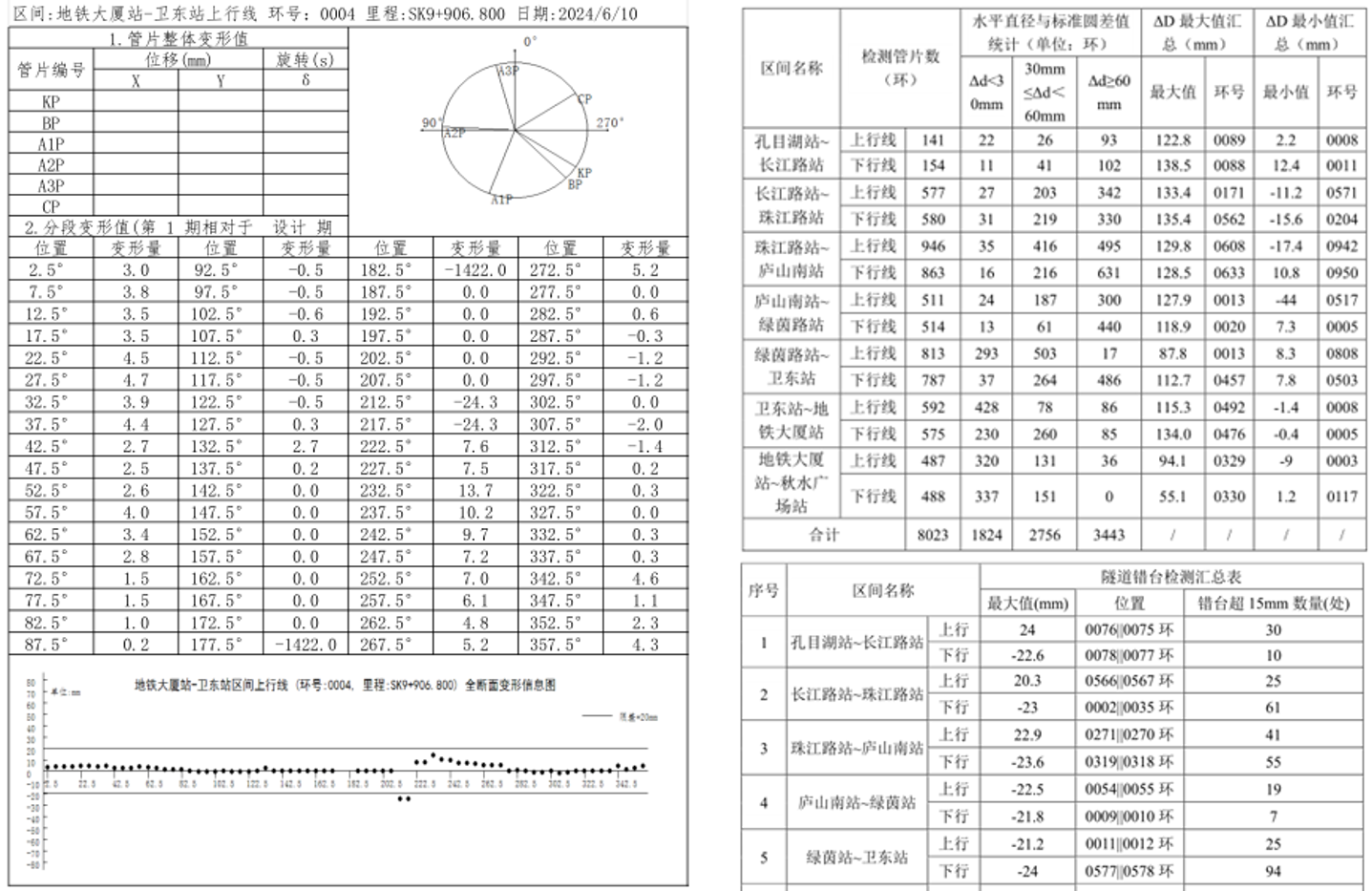

移動三維激光掃描數據處理平臺是一套采用向導式設計，集掃描、檢測、分析與決策一體化的高效檢測系統，可以出色完成隧道檢測任務，對隧道的形變及損傷程度進行快速“問診”，一鍵導出適應全國主要城市軌道交通檢測技術標準報表，協助軌道交通運營單位完成狀態評估。

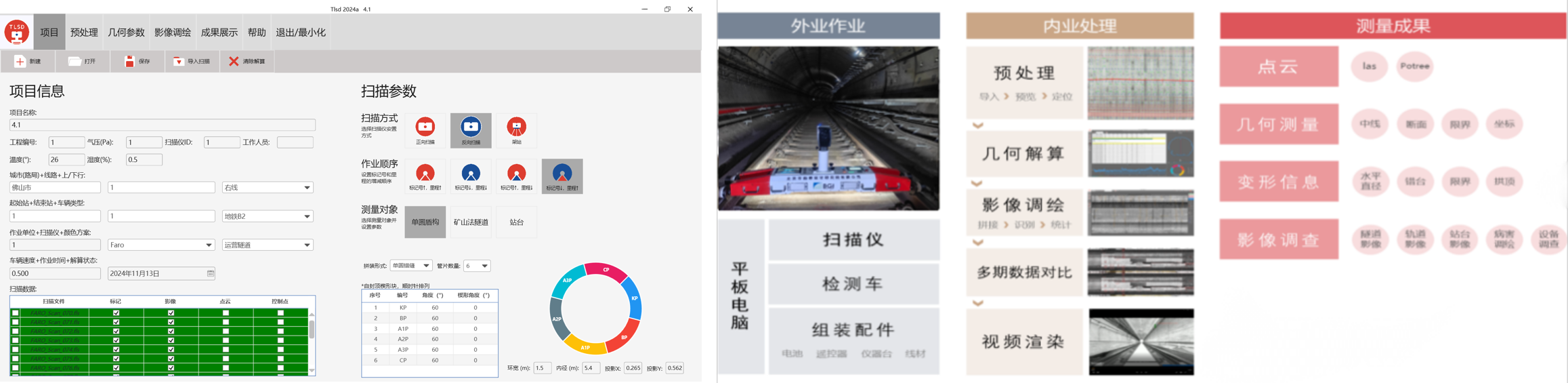

移動三維激光掃描數據處理平臺

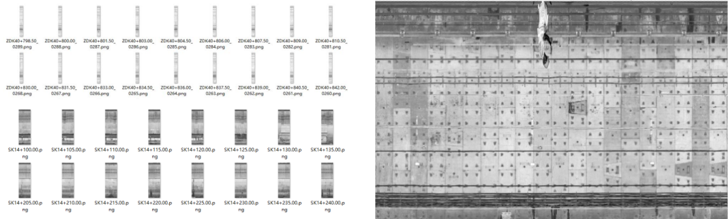

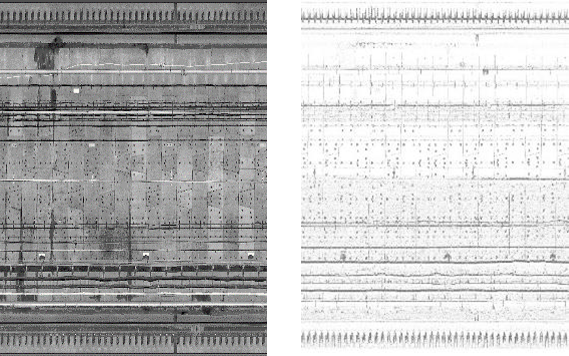

點云強度與深度影像

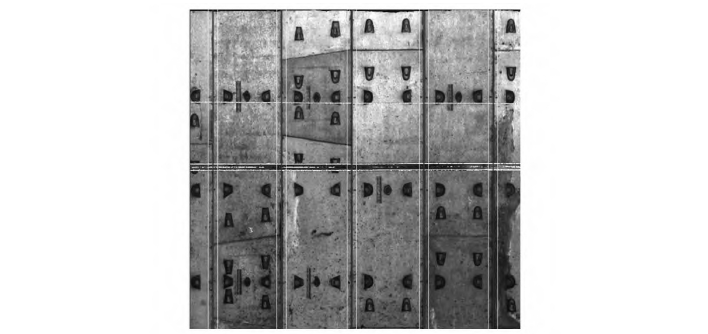

隧道強度影像細節

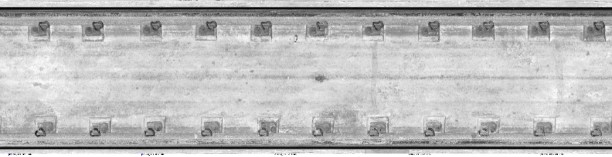

道床強度影像細節

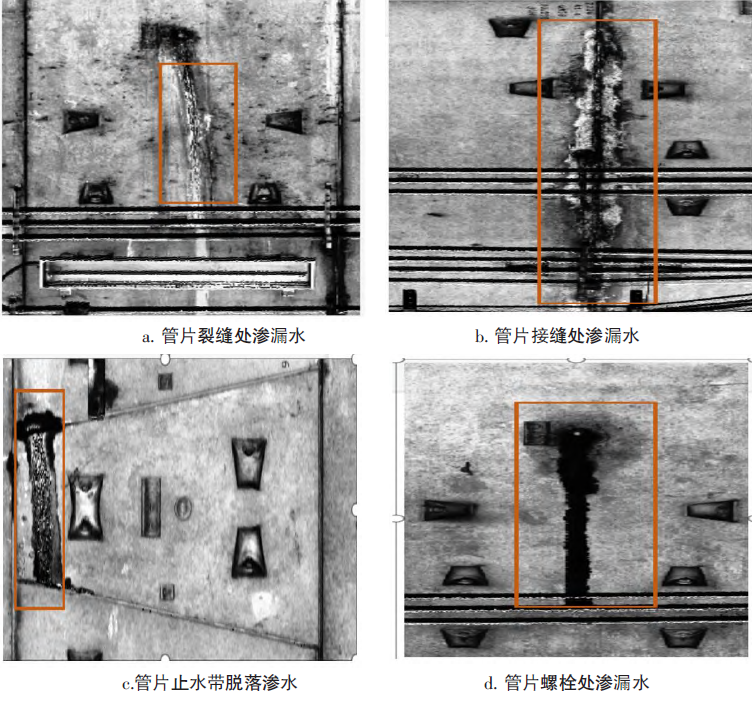

平臺包括項目管理、預處理、幾何形變、影像調繪、成果展示等功能模塊，集成改進型RANSAC-LSM、Kdtree、Alpha Shapes、深度學習等多種算法，具備基于點云及圖像的快速解算和智能識別，可一站式完成隧道全要素數據解算處理，實現隧道管片錯臺、收斂、橢圓度、侵限以及滲漏水、掉塊等缺陷快速檢測與成果報表輸出。

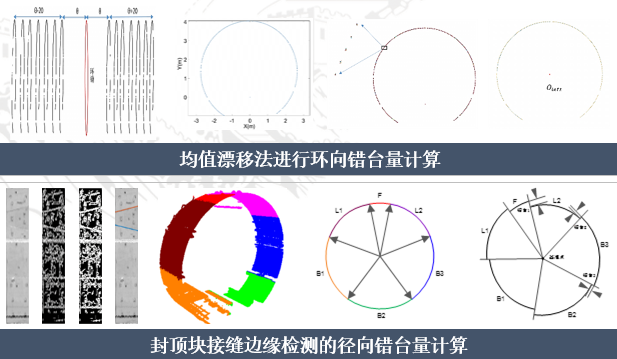

環向與徑向錯臺計算

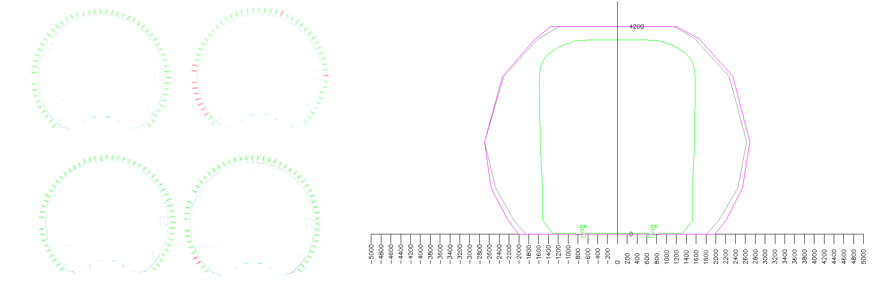

環縫識別及斷面提取

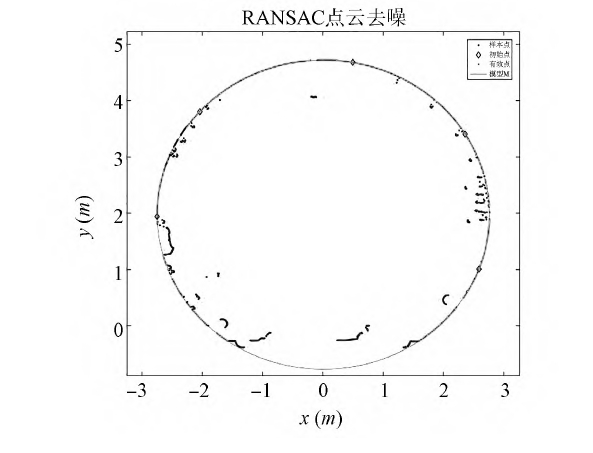

改進型RANSAC-LSM法橢圓模型

管片分環后正射影像和三維模型

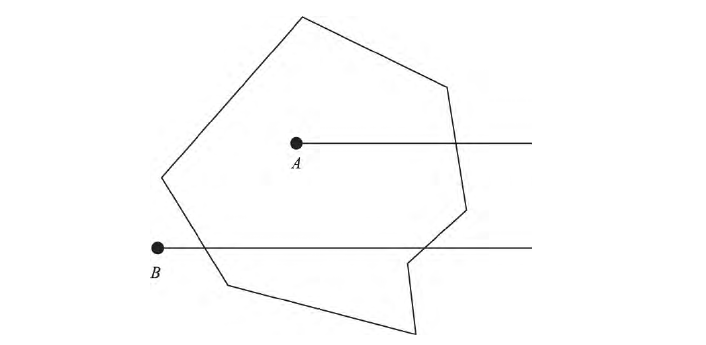

射線判別法限界檢測

典型工程應用

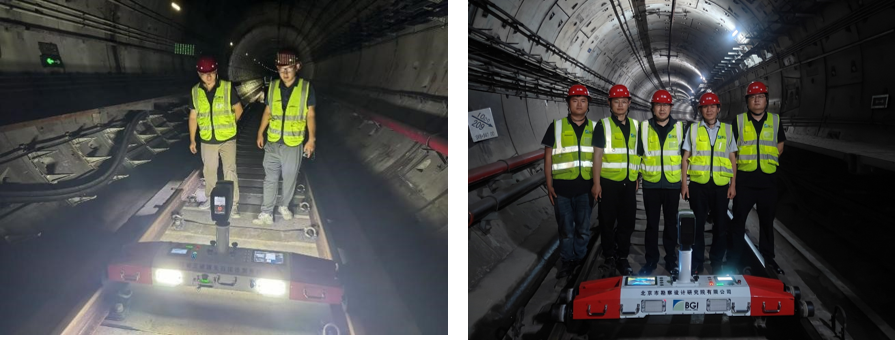

北勘BGI-TS01 隧道衛士移動掃描車及配套檢測系統自2024年研發成功以來，已成功在南昌、佛山、重慶等多地軌道交通落地應用，已取得2項軟件著作權、4項專利受理公開，取得了顯著的綜合效益。

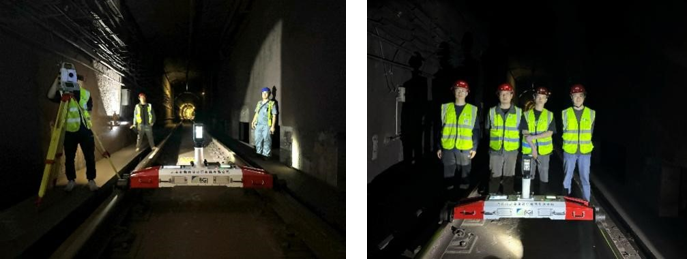

南昌

重慶

佛山

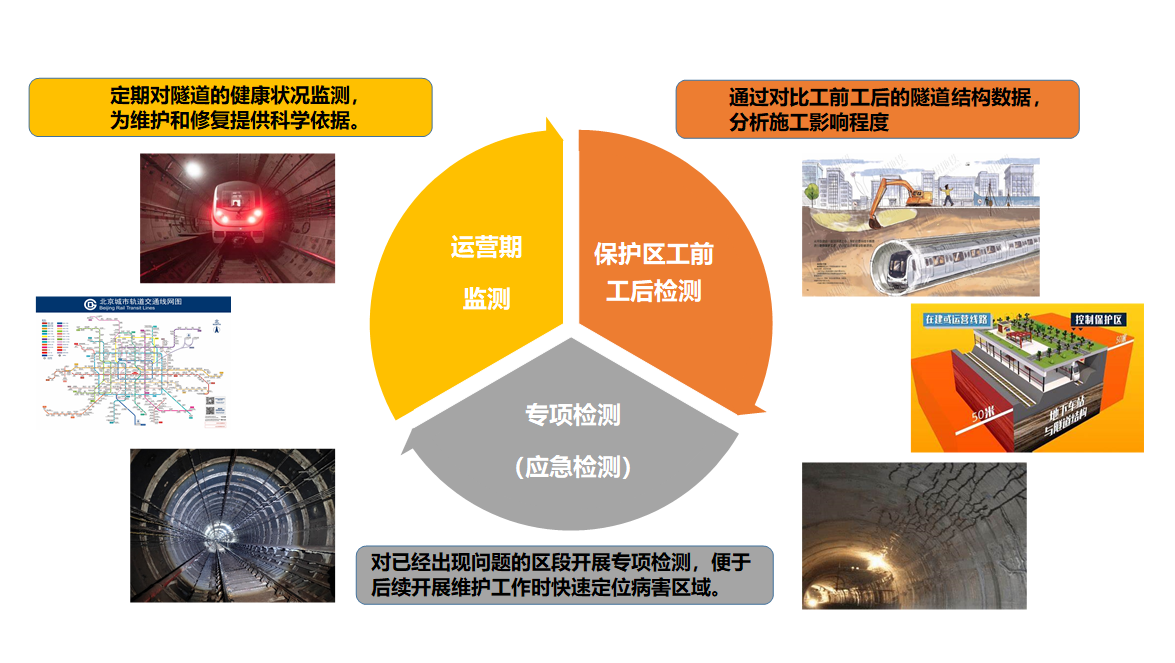

北勘城市軌道交通隧道三維激光掃描智能檢測系統，適用于軌道交通定期監測、地鐵保護區工前工后檢測以及專項檢測等多場景，我們將持續專注解決行業痛點，助力行業技術發展。
